Kort beskrivning av program KUGG för Windows

Cylindriska kuggväxlar, Planetväxlar, Koniska växlar enligt Gleason:

Beräkning av geometri och hållfasthet för Cylindriska kuggväxlar (ut- eller invändig kugg, rak eller sned kugg) och Planetväxlar (rak kugg), enligt Svensk Standard SS 1864 resp. SS 1871.

För Koniska kuggväxlar, Gleason (rak kugg, axelvinkel 90°), beräknas geometri enligt Gleasons "Straight Bevel Gear Design".
Omvandling av den koniska växeln till en "ekvivalent cylindrisk kuggväxel", därefter hållfasthetsberäkning på samma sätt som för cylindrisk kuggväxel.

Inbyggd Hjälp-funktion med Index, Sök, direktanrop av lämpligt hjälpavsnitt med F1, osv.

Val av material från rullgardinsmeny. Flera olika material med förvalda materialdata. Förvalda materialdata kan enkelt ändras. Nya material kan läggas till.

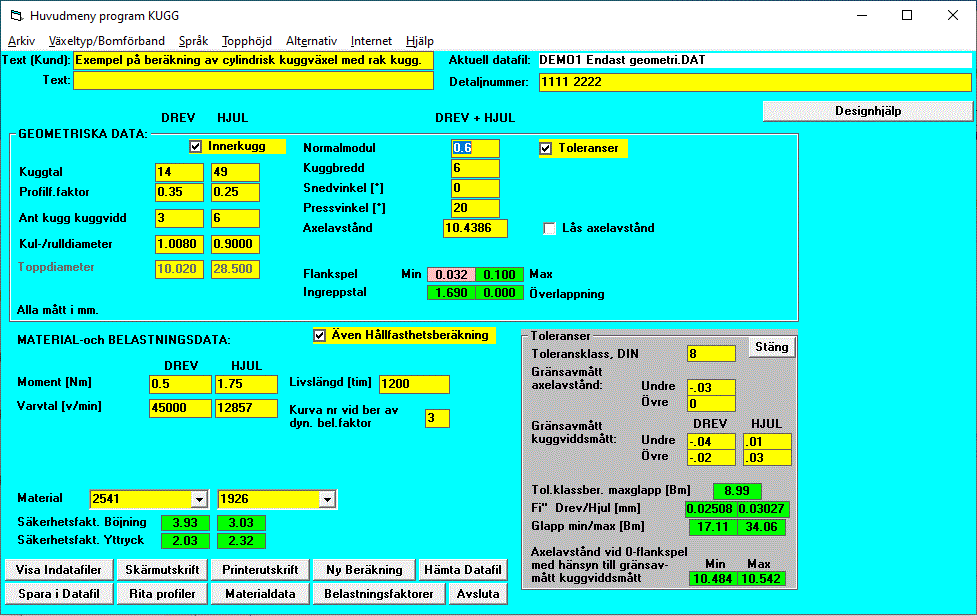

Huvudmenyn innehåller förutom de viktigaste indatafälten, även de viktigaste beräkningsresultaten: säkerhetsfaktorer, ingreppstal, flankspel. En ändring av indata visar omedelbart hur ändrindringen påverkar dessa beräkningsresultat. Programmets samtliga huvudfunktioner väljs också härifrån.

Fullständig resultatutskift på skärm eller printer (2 A4-sidor vid printerutskrift av geometri + hållfasthet).

Resultatutskrift kan även sparas som ASCII-fil.

Möjlighet att spara/hämta indatafiler.

Profilritningsfunktionen (ej för Snedkugg och Koniska växlar) kan visa hela kugghjul, flankspel, ingreppsförhållanden, ev. interferens, ingreppssträcka, toleransområde, m.m. Ingreppsbilden kan rullas fram och tillbaka med musknapparna.

Funktion för att skapa DXF-fil av beräknad kuggprofil. DXF-filen kan t ex användas för styrning av bearbetningsmaskin (t ex trådgnist) som bearbetar fram önskad kuggprofil, eller för inläsning till CAD-ritning.

Kulmått och kuggviddsmått visas grafiskt. Ger en god bild av var på kuggprofilen dessa mått mäter. T ex upptäcks för djupt liggande kulor.

Beräkning och grafisk visning av formfaktor för böjning med hänsyn till t ex verktygets topphöjd, verktygsradie och kugghjulets topphöjd.

För cylindriska kuggväxlar: DDE-funktion för koppling till EXCEL möjliggör mycket effektiv konstruktion/beräkning av t ex växellådor med flera samverkande växelsteg.

Beräkning av geometri SMS 18XX. Även bomförband enligt andra standarder kan beräknas.
Uppritning av profiler och profiler till dxf-filer. Se: Bomförband

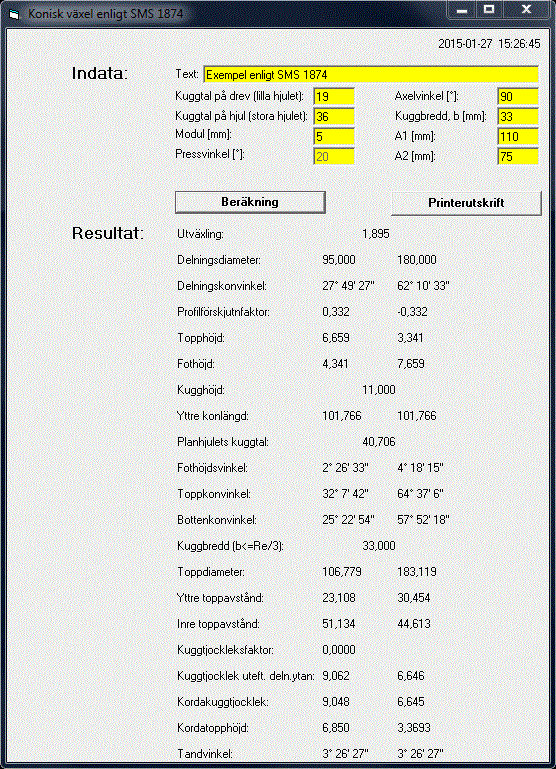

Beräkning av geometri enligt SMS 1874. Dessutom beräkning av "Tandvinkel", se Exempel.
