KUGG för WINDOWS

Program KUGG för Windows

PC-program för beräkning av cylindriska kuggväxlar, planetväxlar, koniska kuggväxlar och bomförband.
Uppritning av kuggprofiler samt överföring av profiler till DXF-filer.

Programlicenser har sålts till många stora företag och skolor, ex: ABB, ATLAS COPCO, ESAB, HUSQVARNA, SCANIA, SIEMENS, TETRA PAK, VICTOR HASSELBLAD, KTH, LTH, CHALMERS, m fl.

Programmet består av en Grundversion plus ett antal tilläggsmoduler:

Grundversion: Beräkning av geometri för cylindriska kuggväxlar (rak eller sned kugg). Uppritning av kuggprofiler för rak kugg.
Exempel på: Huvudmeny Resultatutskrift Detaljstudera kuggingrepp Meny för överskådlig visning av sparade beräkningsfall
Grafisk visning av pinnmått och kuggvidd.

Hållfasthetsberäkning: Beräkning av hållfasthet för cylindriska kuggväxlar. Exempel på huvudmeny Resultatutskrift

DXF - Kuggprofiler: Överföring av uppritad kuggprofil till DXF-format. Kuggprofiler i DXF-fil kan t ex användas för överföring till CAD-program eller styrning av bearbetningsmaskin.
DXF-filer kan även skapas för t ex toleransområden, "2 hjul i ingrepp" och hela planetväxlar.

DXF - Kuggprofiler med
cirkelbågar: Med denna modul kan dxf-filer även skapas med enbart cirkelbågar istället för polygon.
Antal koordinater blir mindre jämfört med polygonmetoden. Dxf-filen blir mindre och bearbetningstiden kan bli kortare.

Bomförband (Splineförband): Se: Bomförband.

Planetväxlar: Beräkning av geometri och hållfasthet för planetväxlar (rak kugg). Exempel på huvudmeny Uppritning av kuggprofiler

Planetväxlar med mellanhjul: Geometriberäkning som hjälp vid konstruktion av planetväxlar med mellanhjul för vändning av rotationsriktning. Exempel på meny och uppritade profiler

Koniska kuggväxlar, Gleason: Beräkning av geometri (enligt Gleason Straight Bevel Gear Design) och hållfasthet. Exempel på Huvudmeny.

Koniska kuggväxlar, SMS 1874: Beräkning av geometri (enligt SMS 1874). Exempel.

Omräkning av pinnmått: Specialmeny för omräkning av pinnmått/kuggviddsmått. Exempel på meny.

DXF - Skärverktyg: Skapar referensprofilen för ett skärverktyg som en DXF-fil. Exempel på meny och uppritad profil.

Engelsk version: Cylindriska kuggväxlar: Huvudmeny och resultatutskrift med engelsk text.

Tysk version: Cylindriska kuggväxlar: Resultatutskrift geometriberäkning med tysk text.

Beräkning av växellådor:
Ny förbättrad version!

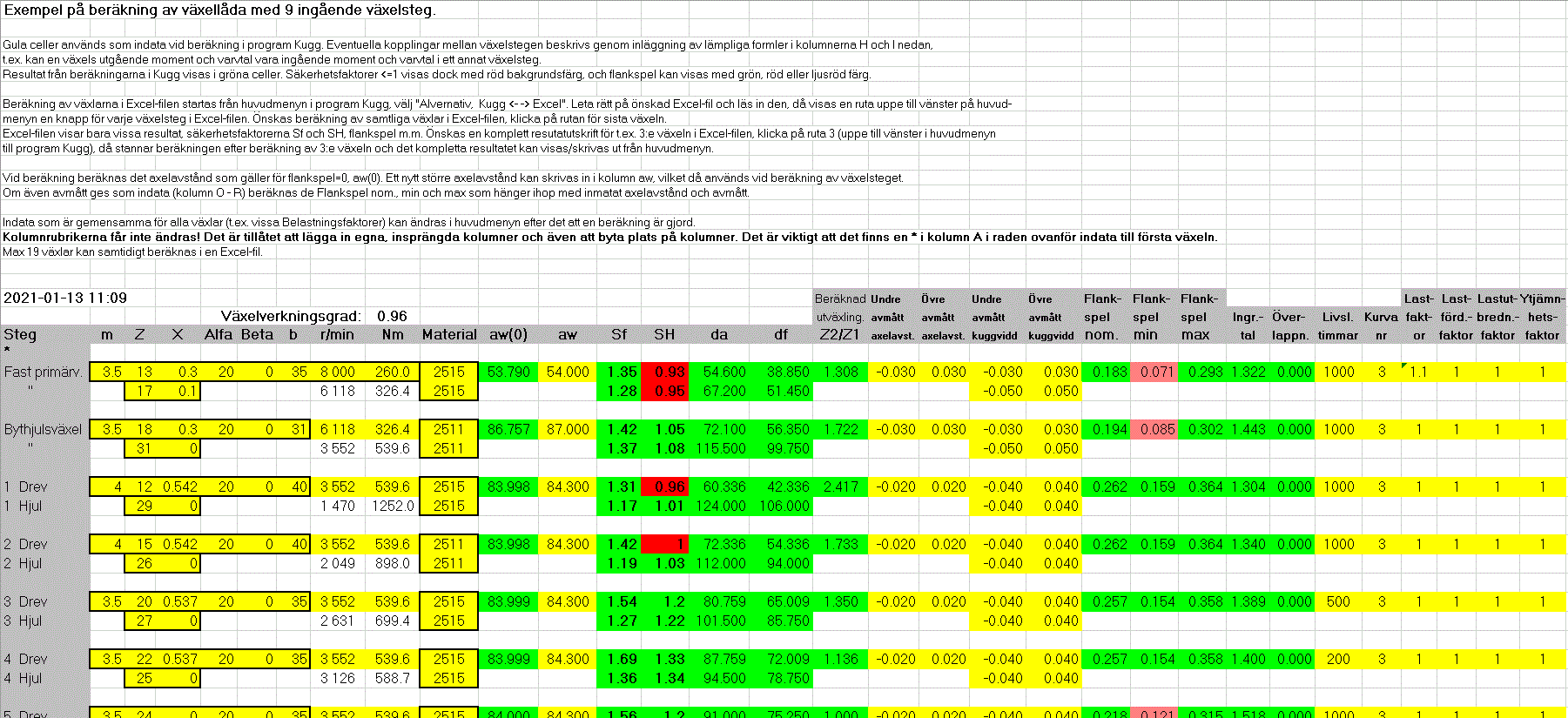

Koppling mellan progam Kugg och en Excel-fil för mycket effektiv beräkning av växellådor. Upp till 19 växelsteg kan beräknas samtidigt.
Indata för alla växelsteg läggs in i en Excel-fil. Där beskrivs också ev. kopplingar mellan växelstegen med formler, t.ex. kan utgående moment och
varvtal vara indata till ett annat växelsteg. Efter en indataändring kan samtliga växelsteg beräknas om på någon sekund. De viktigaste beräkningsresultaten,
säkerhetsfaktorer m.m., visas i Excel-filen. Kompletta resultatutskrifter för geometri och hållfasthet han också göras för alla ingående växelsteg. Se exempel.

Kugghjulskombinationer för

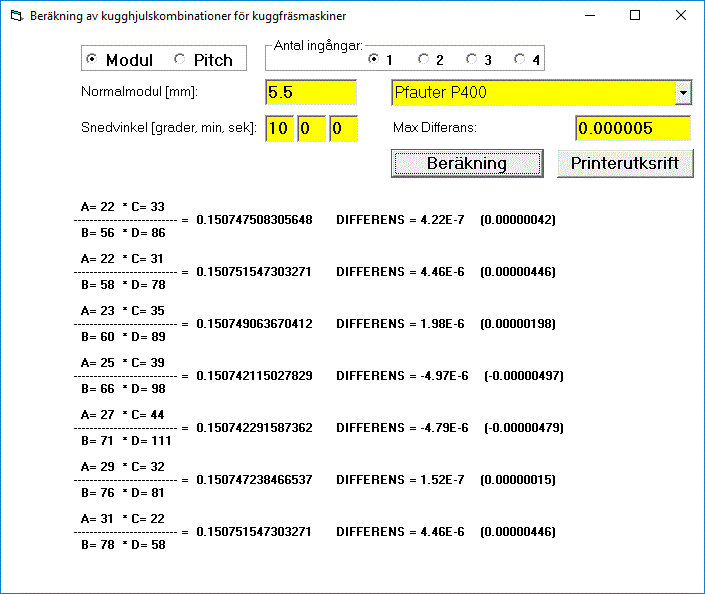

kuggfräsmaskiner: Beräkning av kugghjulskombinationer för inställning av snedvinkel på kuggfräsmaskiner. Exempel.
