Program KUGG - mycket kort beskrivning av olika programversioner:
Version Beskrivning
  * = "Diverse mindre förbättringar och bug-fixar"
1.0
1.01 - 1.09 *
1.10 Beräkning av geometri och hållfasthet för koniska växlar med rak kugg.
1.11 Stora förbättringar av "rita ingrepps-funktionen".
1.12 - 1.15 *
1.16 Hjälp-fil har tillkommit.
1.17 - 1.18 *
1.19 Möjlighet att ge toleranser på kuggviddsmått som indata.
1.20 - 1.21 *
1.22 Infört ber. av toleransklassberoende glapp m.m.
1.23 Möjlighet till samtidig ber. av hela växellådor mha DDE-koppling till Excel.
2.0 - 2.1 *
2.2 Förbättringar av användaranvisning och hjälp-fil.
2.3 - 2.14 *
2.15 Infört ber. av axelkrafter.
2.16 - 2.18 *
2.19 Ber. av profilförskjutn.faktor för 0-flankspel om övriga indata givna.
2.20 - 2.25 *
2.26 Planetväxlar med rak kugg. Ber. av geometri och hållfasthet, samt uppritning.
2.27 Planetväxlar med dubbel uppsättning planethjul för vändning av rotationsriktning.
3.0 - 3.10 *
3.11 Ber. av cylindriska kuggväxlar nu även i engelsk språkversion.
3.12 - 3.14 *
3.15 Ny meny med bland annat "omräkning av pinnmått".
3.16 "Pinnmått för kuggstång".
3.17 - 3.22 *
4.0 Programmet konverterat till 32-bitars-version. (Kan ej längre köras under Win 3.x).
4.1 - 4.3 *
4.4 Programmet tillåter nu "spara/hämta filer" med långa filnamn.
4.5 - 4.7 *
4.8 Möjlighet att ge toppdiametrar som indata (ber. av YF, ingreppstal m.m. vid t ex stubbad kugg).
4.9 *
4.10 Programmet tillåter att indata ges i tum (ger då geometriutskrift i tum). Förbättrade möjligheter till printerutskrift av uppritade kugg-profiler.
4.11 Koppling till Internet-sida med info om nya programversioner, m.m.
4.12 Korr. av formel för ber. av KUGGTJOCKLEK UTEFTER TOPPYTAN för innerkugg.
4.13 Förhandsgranska-funktion införd för utskrift av kuggprofiler. Möjlighet till kalibrering av skärm och printer för skalriktigare utskrifter av kuggprofiler.
4.14 * Exempel: Förbättrad anpassning av resultatutskrift till Pdf-format.
4.15 Ny tilläggsmodul: DXF-fil med referensprofil för skärverktyg.
4.16 Uppdateringar i hjälp-filen.
4.17 DXF-fil kan nu skapas även för 2 hjul i ingrepp. Beräkning av Min/Max axelavstånd vid 0-flankspel mht toleranser.
4.18 Tagit bort onödig återställning av Mätpinnediameter och Antal kugg för kuggvidd till standardvärde, vid t ex ändring av toleranser och profilförskjutningsfaktorer.
4.19 Rättat buggar i modulen för beräkning av Koniska växlar.
4.20 Infört möjligthet att ange sökväg i "Start in" vid "Genvägar". Denna sökväg blir default-sökväg vid Hämta/Spara datafiler. Möjlighet att välja filnamn och sökväg för "Resultatutskrift till ASCII-fil". Ny layout på rullgardinsmenyer.
4.21 Ny tilläggsmodul: Utskrift av Geometriberäkning med tysk text.
Förbättringar i funktionen "Rita ingrepp", m.m.
4.22 Dubbelklick på en KUGG-indatafil i utforskaren: Programmet startar med den aktuella indatafilen inläst.
Förutsätter att indatafilernas filnamnstillägg associeras till program KUGG.
4.23-27 *
4.28 Ny programfunktion: Meny för överskådlig visning av sparade beräkningsfall.
Inmatat axelavstånd kontrolleras nu mht toleranserna på kuggvidd. Tidigare kunde ett axelavstånd förkastas, som mht toleranser på
kuddvidd, var helt riktigt. Infört toleranser på axelavstånd. Max och min flankspel beräknas nu även mht detta.
Vid utskrift till .pdf-fil kommer hela resultatutskriften (geometri + ev. hållfasthet) i en fil (tidigare två filer).
4.29 Justerad beräkningsmetod för hårdhetskombinationsfaktor (KHK) för extremt stor utväxling (t ex vid beräkning av kugghjul-kuggstång).
4.30-4.31 Förbättringar av "Visa Indata-tabellen". Bl a utnyttjas nu hela meny-bredden.
4.32 Rättning av bug ang. flankspel (buggen har troligtvis uppstått i version 4.28).
*
4.33 Förbättring av funktionen för plottning av kuggprofiler. Större möjlighet styra punkttätheten vid beräkning av kuggprofiler. Kan ha stor betydelse vid generering av DXF-filer.
Förbättrad resultatutskrift på skärm.
4.34 Rättat bug ang. problem om "Omräkning av pinnmått" öppnades från menyn för beräkning av Koniska växlar.
4.35 Ny och förbättrad Hjälp-fil i HTML Help-format.
4.36 *
4.37 Version för enbart geometriberäkning cylindriska kuggväxlar till lägre pris.
4.38 Åtgärdat problem vid printerutskrift som kunde uppstå efter installation av Windows XP SP2.
4.39 Återinfört "automatisk axelavståndsändring", samt infört möjlighet att låsa axelavståndet.
4.40 Förbättrad layout huvudmeny.
4.41 Ny modul: Beräkning av "insättningsdjup" sfa uppmätt kuggviddsmått.
4.42 *
4.43 Förbättrad test ang. interferens på grund av för liten toppdiameter på innerkugg.
4.44 Infört möjlighet att hyra programmet under begränsad tid.
*
4.45-4.47 *
4.48 Ny specialversion för enbart uppritning av ingreppsförhållanden och Formfaktor för böjning.
Uppdateringar av Hjälp-fil.
4.49 Snabbare uppritning av kuggprofiler (gäller främst kugghjul med många kugg, t ex "kuggstång").
4.50 Nytt installationsprogram för installation även på 64 bitars Windows.
4.51 Möjlighet nu även att räkna om pinnmått mellan 3 pinnar till pinnmått mellan 2 pinnar, se Omräkning av pinnmått.
*
4.52 Anpassning till Windows Vista.
4.53 - 4.55 *
4.56 - 4.57 Förbättringar angående uppritningar av kuggprofiler, ingrepplinjer, "Verktygsprofil -> DXF-fil", m.m.
Olika linjefärger även på printerutskrift.
4.58 Ädrad beräkning av livslängdsfaktorn för böjning vid extremt lågt antal lastväxlingar.
Förbättrade meny-layouter.
*
4.59 Förbättrad beräkning av flankspel.
Möjlighet att överföra hel planetväxel till DXF-fil. Även kuggstångsprofil till DXF-fil.
4.60 Ny modul för splines (axel och nav) enligt SMS. Beräkning, uppritning och överföring till DXF-fil,
se: Splines
4.61 Förbättringar i Splines-modulen.
4.62 Resultatutskrift även på engelska i Splines-modulen.
4.63 Möjlighet att skapa kuggprofiler med enbart cirkelbågar och spara dessa som dxf-fil.
4.64 Rättat bug angående "Omräkning av pinnmått".
4.65 Alla beräknade punkter på kuggprofilerna ritas nu alltid (den tidigare lösningen med "Plottsteg" behövs ej längre).
Förbättrad meny-layout.
Tre möjliga varianter av dxf-filer: Enbart polygon (röd), Enbart cirkelbågar (svart) eller både polygon (röd) och cirkelbågar (svart).
*
4.66 *
Nytt alternativ, "Special", på Splines-menyn gör det möjligt att ge Modul, Ingreppsvinkel, Topp- och Bottendiameter som indata. Gör det möjligt att beräkna/rita splines enligt andra standarder än SMS.
4.67 *
Möjlighet även att välja Profilförskjutningsfaktor för alternativ "Special" på splines-menyn.
4.68 Flera förbättringar i funktionen "Omräkning av pinnmått".
4.69-4.72 Möjlighet till utskrift av valfri textrad för Splines.
*
4.73 Splines:
   Kuggtal för kuggvidd kan anges som indata.
   Modul eller Pitch kan anges som indata för "Standard: Övrig".
*
4.74 Ny modul:
   Beräkning av geometri för koniska växlar enligt SMS 1874.
*
4.75 - 4.79 *
5.0 Enklare hantering av licensnycklar.
Programmet kräver nu internetuppkoppling.
5.1 *
5.2 Förtydligande färger på profillinjer (polygon och cirkelbågar) vid generering av dxf-filer.
5.3 Ny modul:
   Beräkning av kugghjulskombinationer för inställning av snedvinkel på kuggfräsmaskiner.
5.4 Förbättringar ang. "Beräkning av inmatningadjup".
5.5 *
5.6 Planetväxlar med snedvinkel kan nu beräknas!
5.7 - 5.9 *
6.0 Ny funktion, "Designhjälp", för att snabbt hitta en växel med önskade egenskaper.
Ny metod för att upptäcka ev. Evolvent-, Trokoid- och Trimming interferens.
Färgläggning av ytor för tydligare ingreppsbilder. Även möjlighet till manuell färgläggning av profilbilder.
6.1 - 6.4 Ny version av "Kugg <- -> Excel", en mycket effektiv metod för t.ex. beräkning av växellådor, som nu även fungerar med Microsoft 365.
6.5 Modulen "Beräkning av kugghjulskombinationer för inställning av snedvinkel på kuggfräsmaskiner" bättre integrerad i programmet (låg tidigare som ett separat program).
*
7.0 Möjlighet att uppgradera till nya tilläggsmoduler, och byta företagsnamn, utan ny programinstallation.
*
7.1 Förbättrade möjligheter för beräkning av Kugghjul - Kuggstång.
7.2 Förbättringar i Bomförbandsmodulen:
   Möjlighet att spara/hämta indata i/från datafil.
   Beräkning av topp- och fothöjd och topp- och bottendiametrar både med och utan hänsyn till profilförskjutningsfaktorer.
   Ny knapp för "Ny beräkning, rensa indata".
7.3 Fler texter översatta till engelska i den engelska versionen.
*
7.4 Rättat bug ang. dxf-filer. Tidigare kunde det, med vissa indata, bli en liten lucka i polygonen för kuggprofilen.
7.5 Stora förbättringar ang. Rita kuggprofiler/dxf-filer:
  Förbättrade menyer.
  Kugghjulsprofiler genererade med enbart cirkelbågar kan nu användas även för Rita Ingrepp och Rita Planetväxel.

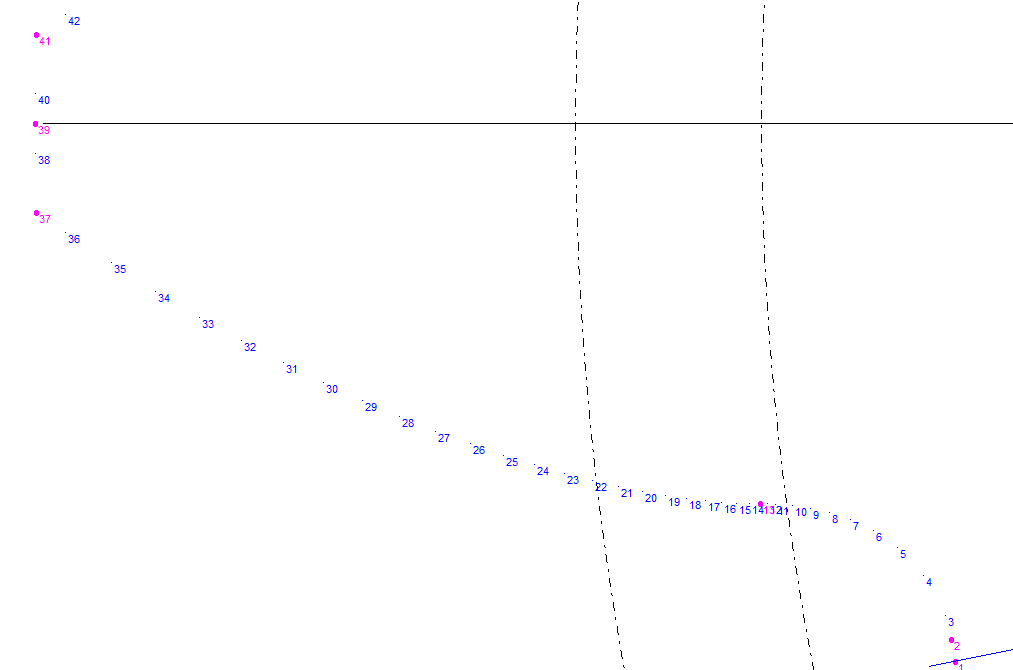

  Nya funktioner för visning av var de beräknade punkterna på kuggprofilen ligger (polygonmetoden), se exempel.

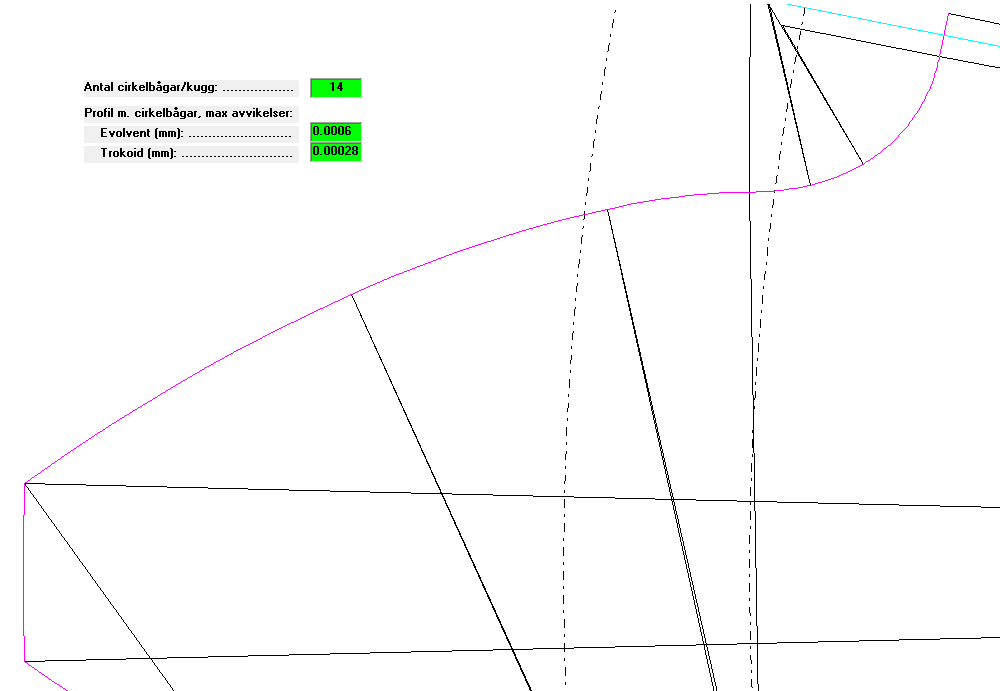

  För cirkelbågemetoden visas hur cirkelbågarna ligger genom markering med radier, se exempel. Om varje evolvent
  och trokoid skapas med 3 cirkelbågar (blir totalt 14 cirkelbågar/kugg) erhålles en mycket liten maximal avvikelse från
  den teoretiska profilen (c:a 0.0006 mm).

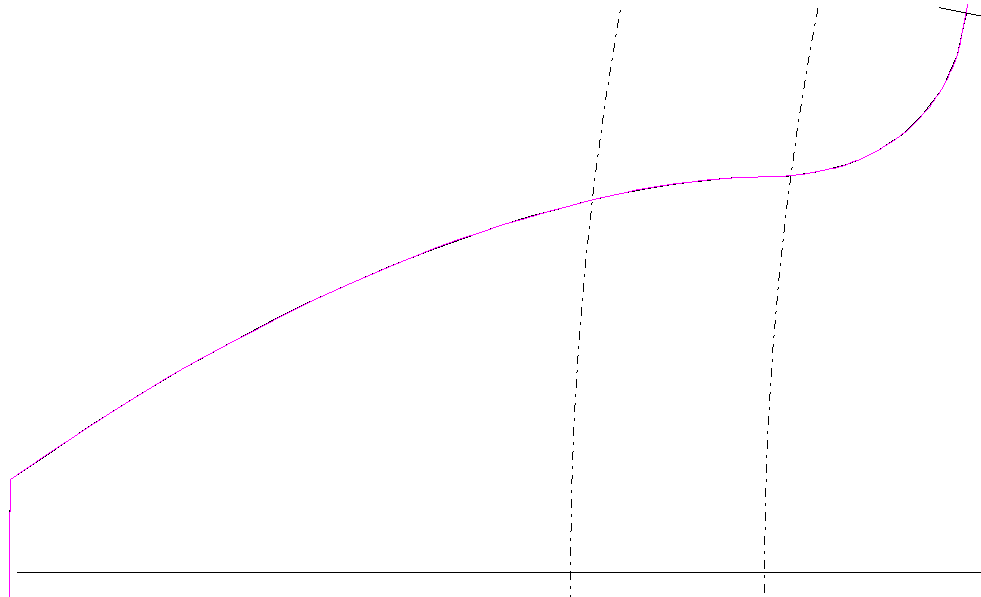

  Uppritning med både polygonmetoden (svart) och cirkelbågemedtoden (magenta) i 100 ggr förstoring, se exempel.
  Genom ändring av indata går det styra hur tätt beräkningspunkterna ligger, resp. hur många cirkelbågar/kugg som används.
  Ett flertal onödiga beräkningspunkter på kuggprofilen har tagits bort (polygonmetoden). Detta minskar storleken på
  dxf-filerna och kan även minska tillverkningstiden.
  Ny zoomfunktion för profilritningar (Shift + V/H musknapp). Förbättring av den gamla zoomfunktionen (markera rektangel).
7.6 *
7.7 Vid beräkning av bomförband enligt SMS 18XX anges normalt toleranser på pinnmåtten. De Min/Max Kuggvidder och Mått mellan mätpinnar som hör ihop med de angivna toleranserna beräknas.
För Bomförband enligt DIN 5480 anges istället toleranser på bågmåtten, se DIN 5480-15. Denna programversion kan även beräkna enligt DIN 5480-15, samt Spara/Hämta indatafiler för denna typ av beräkningar.
Förbättrade möjligheter att skapa profilbilder/dxf-filer för bomförband enligt DIN 5480-2 (bomförband med profilförskjutning).
*
7.8 Rättat bug som förhindrade resultatutskrift om för många tecken angivits i materialbeteckning.
